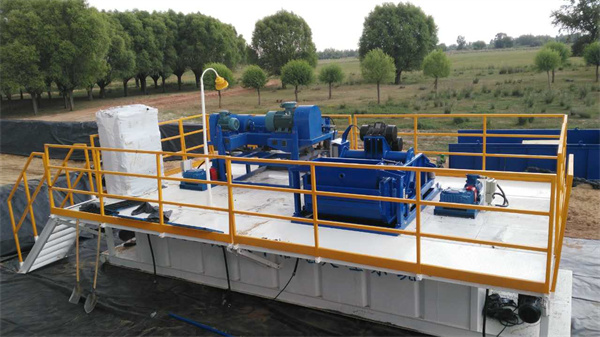

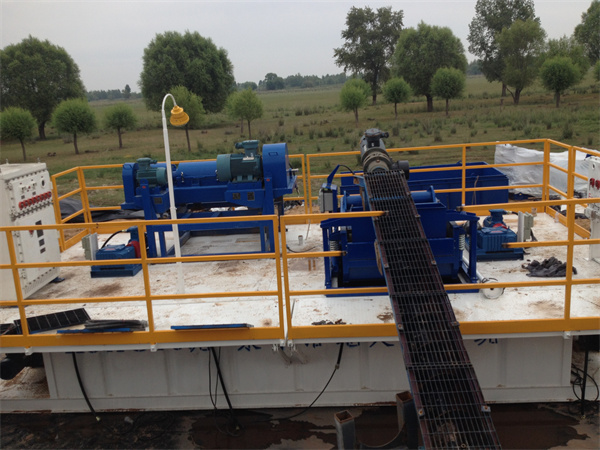

整套钻井液净化系统工艺流程设计满足钻井液的<筛分—除气—除砂—除泥—离心>五级固相控制及泥浆加重等要求。
井口出来的泥浆通过分流箱输送到振动筛，经过振动筛处理后进入振动筛罐仓内，随后通过自流进入除气器罐的除气仓；通过除气泵经过除气器处理后的泥浆进入除砂仓，除砂泵抽吸除砂仓内泥浆输送至除砂旋流器，除砂旋流器处理后的泥浆进入除泥仓，除泥泵吸入除泥仓的泥浆输送至除泥旋流器，除泥旋流器处理后的泥浆进入中间罐的离心机吸入仓，随后经过离心机供料螺杆泵输送至离心机，经离心机处理后的泥浆进入离心机排出仓，完成一个钻井液泥浆处理流程后，由钻井泵重复泵入井内循环使用。
